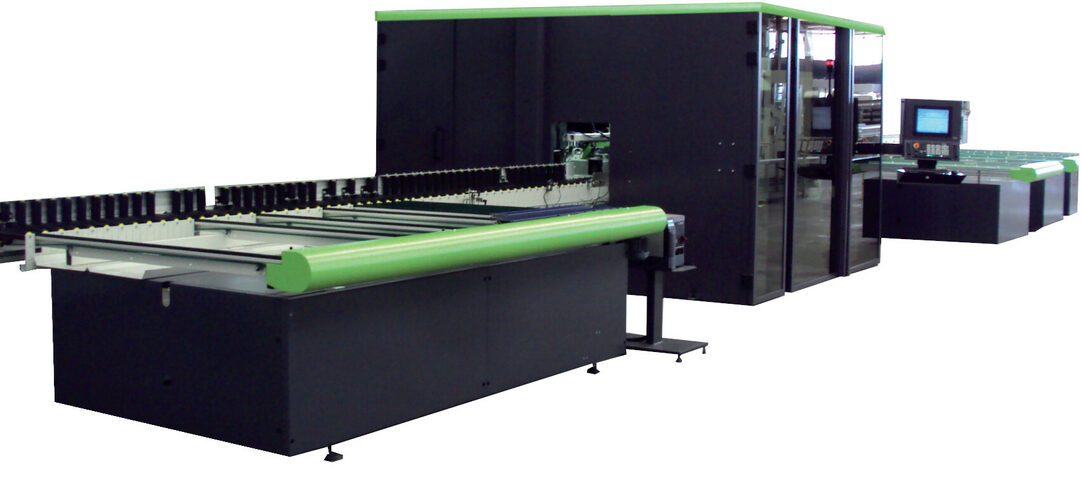

Zaag- en bewerkings centrum Dubus Ateka
voor het zagen en bewerken van aluminium profielen.
- Automatisch aanvoermagazijn voor 10 profielen
- Freesmodule met in totaal 12 zwenkbare freesmotoren (uit te breiden naar maximaal 16)
- Servo gestuurde 3-assige zaagunit met zaagblad D 750 mm - zaaghoeken 30°/150°
- Automatische koelverneveling voor de werktuigen
- Automatisch uitvoermagazijn profielen op maat
- Optioneel uit te breiden met freesmodule voor kopse bewerkingen
- Industriële PC met gebruiksvriendelijke software en een 21,5" scherm
- Uitgerust met etikettenprinter aan uitvoerzijde
- Voorzien van DUBISOFT software voor controle en programmering en DUBHISTO software voor productiebewaking
- Compatible met Uni-Link
Bij Tryma koopt u uw goederen en machines met de nodige installatie- & onderhoudsservice.
Over de Zaag- en bewerkings centrum Dubus Ateka
De Dubus Ateka is een volledig automatisch zaag- en bewerkingscentrum voor het zagen, frezen en contramallen van aluminium profielen.
Het aanvoermagazijn heeft een standaard capaciteit van 10 posities voor profielen tot een lengte van 7.000 mm.
De bewerkingscabine beschikt over een bewerkingsmodule voorzien van 12 freesmotoren welke afhankelijk van de positie verstelbaar zijn van 0°-45° of 0°-15°
De zaagunit is uitgerust met een verticaal zaagblad 750 mm servo gestuurd instelbaar van 30° à 150°.
De zaag- en freesmodule wordt voorzien van een geluidswerende cabine. De spaanders en afvalstukken worden opgevangen en middels een automatische transportband afgevoerd naar een afvalcontainer.
Specificaties
-
- Spanning:
- 380-400 V, 50-60 Hz
-
- Luchtdruk:
- 6 - 8 bar
-
- Lengte machine:
- 20.800 mm
-
- Breedte machine:
- 6.900 mm
-
- Min. / max. breedte profiel:
- 20 mm / 250 mm
-
- Min. / max. hoogte profiel:
- 20 mm / 180 mm
-
- Min. / max. lengte profiel:
- 1.100 mm / 7.000 mm
-
- Max. zaaglengte profiel:
- 7.000 mm
-
- Zaagblad
- 750 mm
-
- Aantal freesmotoren:
- 12
-
- Vermogen freesmotor
- 3 kW
-
- Snelheid
- Variabel 12.000 tot 20.000 tpm
-
- Gereedschapsopname
- ER25
-
